[하루한줄] CVE-2024-49138: Windows Common Log File System Driver Elevation of Privilege 취약점
URL
Target
- KB5048685 이전 버전
Explain
Windows CLFS (Common Log File System)는 로깅 또는 복구 지원이 필요한 모든 사용자 모드 애플리케이션에서 CLFS를 사용할 수 있습니다.
CVE-2024-49138 취약점은 BLF(Base Log File)의 GENERAL 블록이 free 된 것을 확인하지 않아, GENERAL 블록 내부 커널 객체 포인터(containerContext->pContainer)를 조작해서 EoP 취약점이 발생했습니다.
Layout of a BLF file
먼저 BLF 파일은 컨테이너와 클라이언트를 추적하는 데 사용하는 파일로 여기서 컨테이너는 BLF와 연결된 사용자 데이터 파일입니다. CreateLogFile()와 AddLogContainer() API를 통해 BLF 파일을 열고 컨테이너에 데이터를 쓸 수 있습니다.

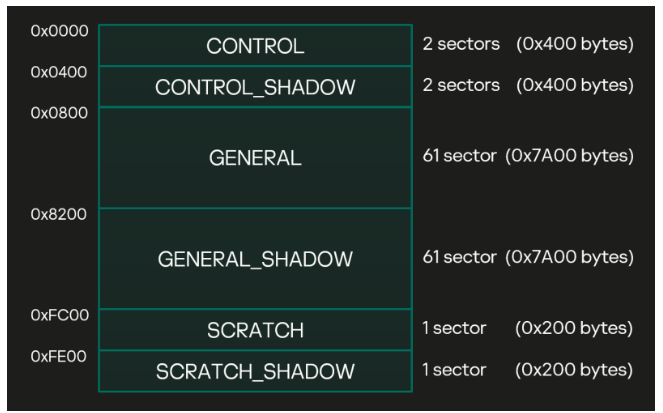

BLF 파일은 그림과 같이 6개 메타데이터 블록으로 구성되며 취약점이 GENERAL 블록에서 발생하고 클라이언트와 컨테이너에 대한 정보를 포함하고 있어 GENERAL 블록을 살펴보도록 하겠습니다.
typedef struct _CLFS_LOG_BLOCK_HEADER
{
UCHAR MajorVersion;
UCHAR MinorVersion;
UCHAR Usn;
CLFS_CLIENT_ID ClientId;
USHORT TotalSectorCount;
USHORT ValidSectorCount;
ULONG Padding;
ULONG Checksum;
ULONG Flags;
CLFS_LSN CurrentLsn;
CLFS_LSN NextLsn;
ULONG RecordOffsets[16];
ULONG SignaturesOffset;
} CLFS_LOG_BLOCK_HEADER, *PCLFS_LOG_BLOCK_HEADER;GENERAL 블록은 다른 모든 블록과 같이 CLFS_LOG_BLOCK_HEADER로 시작하고, 이어서 BASE_RECORD_HEADER가 나옵니다.
typedef struct _CLFS_BASE_RECORD_HEADER
{
CLFS_METADATA_RECORD_HEADER hdrBaseRecord;
CLFS_LOG_ID cidLog;
ULONGLONG rgClientSymTbl[CLIENT_SYMTBL_SIZE];
ULONGLONG rgContainerSymTbl[CONTAINER_SYMTBL_SIZE];
ULONGLONG rgSecuritySymTbl[SHARED_SECURITY_SYMTBL_SIZE];
ULONG cNextContainer;
CLFS_CLIENT_ID cNextClient;
ULONG cFreeContainers;
ULONG cActiveContainers;
ULONG cbFreeContainers;
ULONG cbBusyContainers;
ULONG rgClients[MAX_CLIENTS_DEFAULT];
ULONG rgContainers[MAX_CONTAINERS_DEFAULT]; <- here!
ULONG cbSymbolZone;
ULONG cbSector;
USHORT bUnused;
CLFS_LOG_STATE eLogState;
UCHAR cUsn;
UCHAR cClients;
} CLFS_BASE_RECORD_HEADER, *PCLFS_BASE_RECORD_HEADER;여기서 rgContainers 필드는 CLFS_CONTAINER_CONTEXT 구조체에 대한 오프셋을 저장한 배열이며 CLFS_CONTAINER_CONTEXT 구조체는 각 컨테이너에 대한 정보를 포함하고 있습니다.
typedef struct _CLFS_CONTAINER_CONTEXT
{
CLFS_NODE_ID cidNode;
ULONGLONG cbContainer;
CLFS_CONTAINER_ID cidContainer;
CLFS_CONTAINER_ID cidQueue;
union
{
CClfsContainer* pContainer; <-here
ULONGLONG ullAlignment;
};
CLFS_USN usnCurrent;
CLFS_CONTAINER_STATE eState;
ULONG cbPrevOffset;
ULONG cbNextOffset;
} CLFS_CONTAINER_CONTEXT, *PCLFS_CONTAINER_CONTEXT;CLFS_CONTAINER_CONTEXT 구조체에서는 pContainer 필드 값이 중요합니다. 디스크에서는 0으로 설정되지만, BLF가 메모리에 로드되면 CClfsContainer 객체를 가리키는 커널 포인터에 해당합니다.
struct __unaligned __declspec(align(8)) _CClfsBaseFilePersisted
{
_CClfsBaseFilePersisted_VTABLE_0_00000001C0014000::vtable *vftbl_0_00000001C0014000;
ULONG m_cref;
_BYTE gapC[4];
PUCHAR m_pbImage;
ULONG m_cbImage;
_BYTE gap1C[4];
__int64 m_presImage;
USHORT m_cBlocks;
_BYTE gap2A[6];
CLFS_METADATA_BLOCK *m_rgBlocks; <- here!
PUSHORT m_rgcBlockReferences; <- here!
CLFSHASHTBL m_symtblClient;
CLFSHASHTBL m_symtblContainer;
CLFSHASHTBL m_symtblSecurity;
ULONGLONG size;
ULONG m_cbRawSectorSize;
BOOLEAN m_fgeneralBlockReferenced;
__declspec(align(4)) __int64 pCclfsContainer;
__int64 event_a0;
__int64 field_A8;
char file_ea_info[16];
__int64 field_C0;
int field_C8;
_BYTE gapCC[4];
__int64 field_D0;
_UNICODE_STRING filepath;
RTL_BITMAP bitmap;
char bitmapBuf[128];
int field_178;
_BYTE gap17C[4];
char field_180[16];
char field_190[16];
char n_writes[16];
__int64 field_1B0;
__int64 controlrecord;
int field_1C0;
};CreateLogFile() API를 통해 BLF 파일을 열면 clfs.sys는 CClfsBaseFilePersisted 클래스를 통해 메모리 있는 BLF 파일을 나타냅니다.
CClfsBaseFilePersisted 클래스에서 중요한 필드는 아래와 같습니다.
m_rgBlocks: CLFS_METADATA_BLOCK 구조체 배열을 가리키는 포인터로 배열 값으로 CONTROL, GENERAL 등 블록들에 대한 포인터가 존재합니다.m_rgcBlockReferences: 각 블록에 대한 참조 카운트(reference count)를 저장하는 배열을 가리키는 포인터입니다. 따라서, 배열 값을 통해 해당 블록이 현재 몇 군데에서 사용하고 있는지를 확인할 수 있습니다.
struct _CLFS_METADATA_BLOCK
{
PUCHAR pbImage;
ULONG cbImage;
ULONG cbOffset;
CLFS_METADATA_BLOCK_TYPE eBlockType;
};CLFS_METADATA_BLOCK 구조체에서 pbImage 필드는 메모리 내 블록의 시작 주소를 가리키는 포인터이고 eBlockType는 메타데이터 블록의 종류를 나타냅니다.
typedef enum _CLFS_METADATA_BLOCK_TYPE
{
ClfsMetaBlockControl,
ClfsMetaBlockControlShadow,
ClfsMetaBlockGeneral, <- here
ClfsMetaBlockGeneralShadow,
ClfsMetaBlockScratch,
ClfsMetaBlockScratchShadow
} CLFS_METADATA_BLOCK_TYPE, *PCLFS_METADATA_BLOCK_TYPE;_CLFS_METADATA_BLOCK_TYPE를 확인하면, GENERAL 블록의 eBlockType은 ClfsMetaBlockGeneral이며, 이 값은 2에 해당합니다.
root cause
__int64 __fastcall CClfsBaseFile::AcquireMetadataBlock(
_CClfsBaseFilePersisted *this,
enum _CLFS_METADATA_BLOCK_TYPE blockType)
{
__int64 BlockType; // rsi
unsigned int v4; // edx
int v5; // r8d
int v6; // r9d
BlockType = blockType;
v4 = 0;
if ( (int)BlockType < 0 || (int)BlockType >= this->m_cBlocks )
return 0xC0000225LL;
if ( ++this->m_rgcBlockReferences[BlockType] != 1 )
return v4;
v4 = ((__int64 (__fastcall *)(_CClfsBaseFilePersisted *, _QWORD))this->vftbl_0_00000001C0014000->CClfsBaseFilePersisted::ReadMetadataBlock(ulong))(
this,
(unsigned int)BlockType);
if ( (v4 & 0x80000000) != 0 )
{
--this->m_rgcBlockReferences[BlockType];
return v4;
}
if ( this->m_rgBlocks[BlockType].pbImage )
return v4;
[...]
}CreateLogFile() API를 통해 BLF 파일을 열면 아래 순서로 함수가 호출됩니다.
CClfsLogFcbPhysical::Initialize() → CClfsBaseFilePersisted::OpenImage() -> ReadImage() → CClfsBaseFile::AcquireMetadataBlock()
Initialize() 내부에서 CClfsBaseFilePersisted 객체를 생성하고 AcquireMetadataBlock() 함수는 블록의 m_rgcBlockReferences의 참조 카운트가 0이라면, ReadMetadataBlock()을 호출해 블록을 메모리에 로드합니다. 이때 _CClfsBaseFilePersisted.m_rgBlocks 배열의 해당 pbImage 필드에 블록의 메모리 주소가 설정되고, m_rgcBlockReferences 배열의 해당 인덱스에 참조 카운트가 1로 설정됩니다.

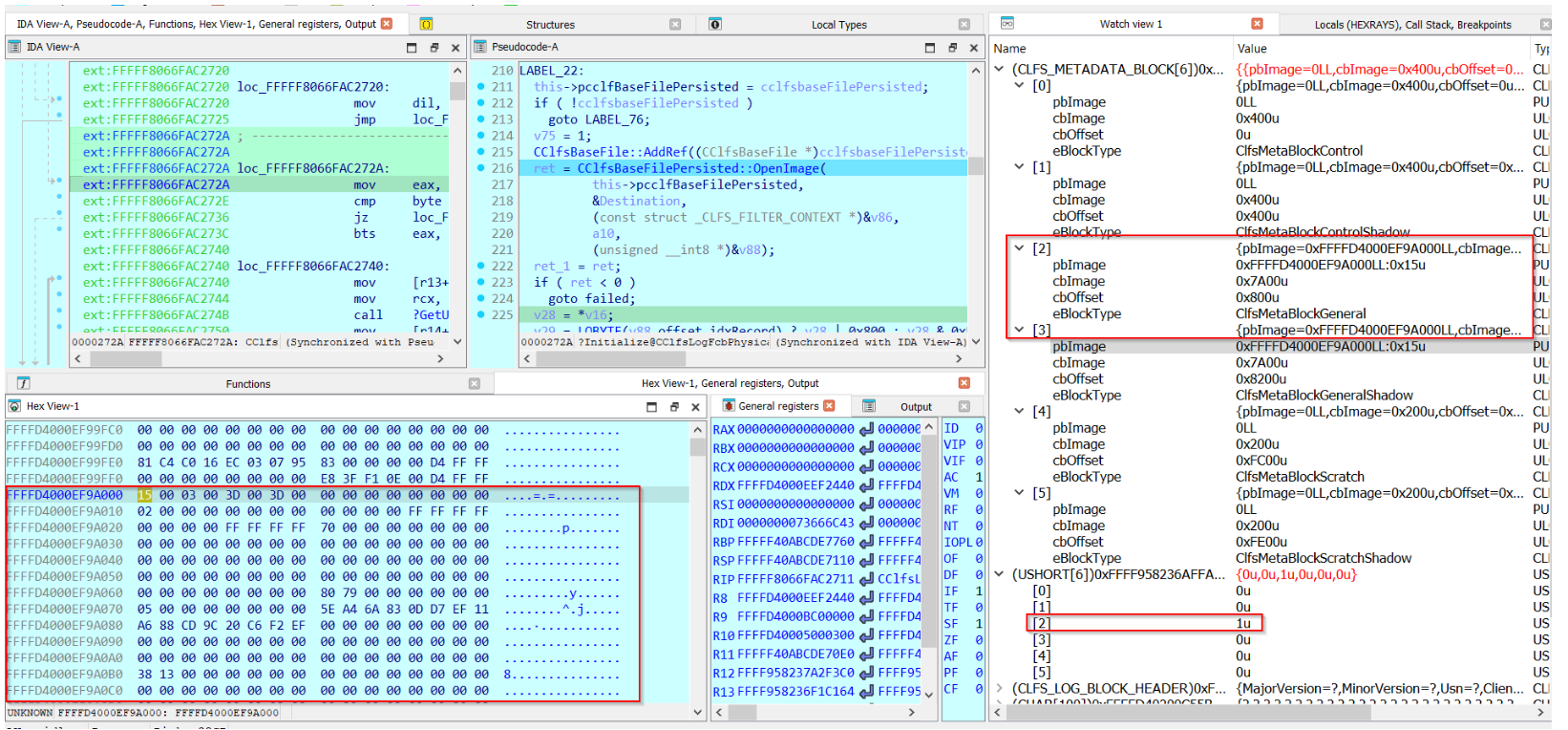

위는 OpenImage() 함수가 완료된 후의 상태로 GENERAL 블록이 CClfsBaseFilePersisted.m_rgBlocks[2].pbImage = 0xFFFFD4000EF9A000에 로드되었고 해당 참조 카운트가 1로 설정된 것을 확인할 수 있습니다.
__int64 __fastcall CClfsBaseFilePersisted::LoadContainerQ(
_CClfsBaseFilePersisted *this,
unsigned int *const a2,
int a3,
unsigned __int8 a4,
char a5,
union _CLS_LSN a6,
unsigned int *a7,
unsigned int *a8,
unsigned __int64 *pcbContainer)
{
[...]
BaseLogRecord = CClfsBaseFile::GetBaseLogRecord(this);
[...]
rgContainers = BaseLogRecord->rgContainers;
[...]
rgContainers_1 = rgContainers;
[..]
while ( (unsigned int)k < MAX_CONTAINERS_DEFAULT )
{
[...]
offset = rgContainers_1[k];
if ( offset )
{
if ( offset < 0x1338 )
goto error;
if ( (int)CClfsBaseFile::GetSymbol(this, offset, k, (UCHAR **)&container_context) < 0 )
goto error;
container_context_2 = (CLFS_CONTAINER_CONTEXT *__shifted(_CLFSHASHSYM,0x30))CClfsBaseFile::OffsetToAddr(
this,
offset);
if ( !container_context_2 )
goto error;
v40 = (CLFS_CONTAINER_CONTEXT *)CClfsBaseFile::OffsetToAddr(this, ADJ(container_context_2)->cbSymName);
v41 = v40;
if ( !v40 )
[...]
}
j_1 = (_CClfsContainer *)pcbContainer;
containerContext = container_context;
[...]
if ( (containerContext->eState & ClfsContainerInitializing) != 0 )
{
containerContext->eState = ClfsContainerInactive;
ret = CClfsBaseFilePersisted::FlushImage(this);
ret_2 = ret;
if ( ret < 0 )
goto LABEL_116;
}
v57 = &a2[containerContext->cidQueue & 0x3FF];
if ( *v57 != -1 )
{
LABEL_118:
ret = 0xC01A000D;
ret_2 = 0xC01A000D;
LABEL_116:
((void (__fastcall *)(_CClfsContainer *))containerContext->pContainer->vftbl_0_00000001C0014040->CClfsContainer::Release(void))(containerContext->pContainer);
containerContext->pContainer = 0LL;
v19 = a8;
v13 = a7;
v9 = a2;
goto LABEL_145;
[...]
}
[...]
}OpenImage() 함수 이후 LoadContainerQ()함수를 호출합니다.
LoadContainerQ() 함수는 _CLFS_BASE_RECORD_HEADER.rgContainers에 연결된 각 컨테이너에 대해 containerContext->eState가 ClfsContainerInitializing 값을 가지면 ClfsContainerInactive 값으로 변경하고 변경된 컨테이너 상태 정보를 디스크에 반영하기 위해 CClfsBaseFilePersisted::FlushImage(this); 함수를 호출합니다.
_int64 __fastcall CClfsBaseFilePersisted::WriteMetadataBlock(
_CClfsBaseFilePersisted *this,
enum _CLFS_METADATA_BLOCK_TYPE blocktype,
char a3)
{
[...]
blockType_1 = (unsigned int)blocktype;
pbImage = (CLFS_LOG_BLOCK_HEADER *)this->m_rgBlocks[blockType_1].pbImage;
v27 = pbImage;
if ( !pbImage )
{
ret = 0xC01A000D;
ret_1 = 0xC01A000D;
goto LABEL_23;
}
pbImagenotnull = 1;
recordOffset = pbImage->RecordOffsets[0];
v11 = ++*(_QWORD *)(&pbImage->MajorVersion + recordOffset) & 1LL;
m_rgBlocks = this->m_rgBlocks;
[...]
LABEL_9:
if ( v11 )
++pbImage->Usn;
container_idx = 0;
[...]
while ( container_idx < MAX_CONTAINERS_DEFAULT )
{
ret_1 = CClfsBaseFile::AcquireContainerContext(this, container_idx, &containercontext);
v15 = &this->vftbl_0_00000001C0014000 + container_idx;
if ( ret_1 >= 0 )
{
containercontext_1 = containercontext;
v15[56] = (_CClfsBaseFilePersisted_VTABLE_0_00000001C0014000::vtable *)containercontext->pContainer;
containercontext_1->pContainer = 0LL;
CClfsBaseFile::ReleaseContainerContext(this, &containercontext);
}
else
{
v15[56] = 0LL;
}
v25 = ++container_idx;
}
[...]
ret = ClfsEncodeBlock(pbImage, pbImage->TotalSectorCount << 9, pbImage->Usn, 0x10u, 1u);
ret_1 = ret;
if ( ret >= 0 )
{
encodeBlock_successul = 1;
ret = CClfsContainer::WriteSector(
(_CClfsContainer *)this->pCclfsContainer,
(PRKEVENT)this->event_a0,
0LL,
this->m_rgBlocks[blockType].pbImage,
pbImage->TotalSectorCount,
&a6);
ret_1 = ret;
[...]
if ( pbImagenotnull )
{
if ( encodeBlock_successul )
{
v17 = ClfsDecodeBlock(pbImage, pbImage->TotalSectorCount, pbImage->Usn, 0x10u, (unsigned int *)&a6);
if ( v17 < 0 ){
CClfsBaseFile::ReleaseMetadataBlock(this, (enum _CLFS_METADATA_BLOCK_TYPE)blockType_1);
}
[...]FlushImage() 함수 내부에서 CClfsBaseFilePersisted::WriteMetadataBlock() 함수를 호출해 아래와 같이 동작합니다.
- 컨테이너
pContainer필드 초기화- 컨테이너들을 순회하면서, 각 컨테이너의
CLFS_CONTAINER_CONTEXT.pContainer필드를 0으로 설정합니다. (containercontext_1->pContainer = 0LL;). 이는 디스크에 저장되기 전에CClfsContainer객체를 가리키는 커널 포인터를 비워두는 것입니다.
- 컨테이너들을 순회하면서, 각 컨테이너의
- 인코딩 → 디스크 쓰기 → 디코딩
ClfsEncodeBlock()함수를 호출하여 블록을 디스크에 저장하기 위해 인코딩합니다.- 인코딩이 성공하면
CClfsContainer::WriteSector()를 호출하여 메타데이터 블록을 BLF 파일에 씁니다. - 디스크 쓰기 이후에는
ClfsDecodeBlock()함수를 호출하여 블록을 다시 디코딩 합니다 (메모리에서 사용하기 위해 원래 상태로 복원)
ClfsDecodeBlock()실패 시 처리- 만약
ClfsDecodeBlock()이 실패하면,CClfsBaseFile::ReleaseMetadataBlock()함수 호출을 통해CClfsBaseFilePersisted->m_rgcBlockReferences배열에서 해당 블록의 참조 카운트를 감소시키고, 만약 참조 카운트가 0이 되면 해당 블록의 메모리를 해제합니다.
- 만약
취약점은 ReleaseMetadataBlock() 함수 호출로 GENERAL 블록이 해제되어도 이후에 확인하지 않아 커널 객체 포인터인 containerContext->pContainer를 컨트롤할 수 있어 발생했습니다.
exploit
익스플로잇을 하기 위해서는 ClfsEncodeBlock()함수는 성공하고, ClfsDecodeBlock()함수는 실패해야 합니다.

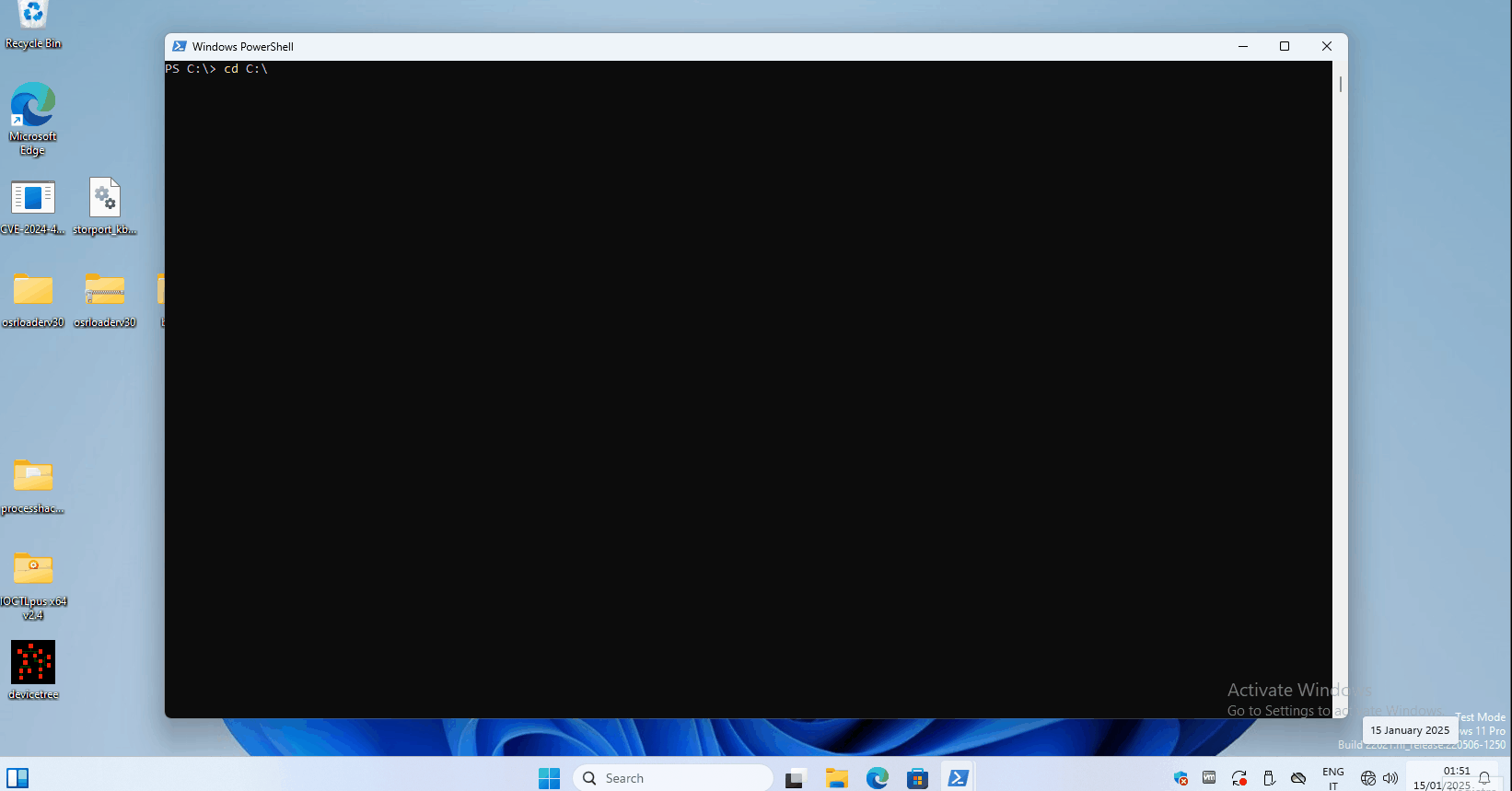

공격자 악성 BLF 파일을 통해 clfs.sys가 메모리 해제 후 유효하지 않은 주소를 참조하게 만듭니다. 이때, 공격자 주소에 매핑해 둔 fake 객체를 통해 nt!DbgkpTriageDumpRestoreState 함수를 호출해 8바이트 임의 쓰기를 얻어 현재 스레드의 권한 필드(PreviousMode)를 0으로 변경하여 EoP를 트리거 합니다.
PreviousMode를 통해 Full Arbitrary Kernel Read/Write 프리미티브를 얻는 과정은 아래 연구글을 참고하면 됩니다! (샤라웃 L0ch)
patch

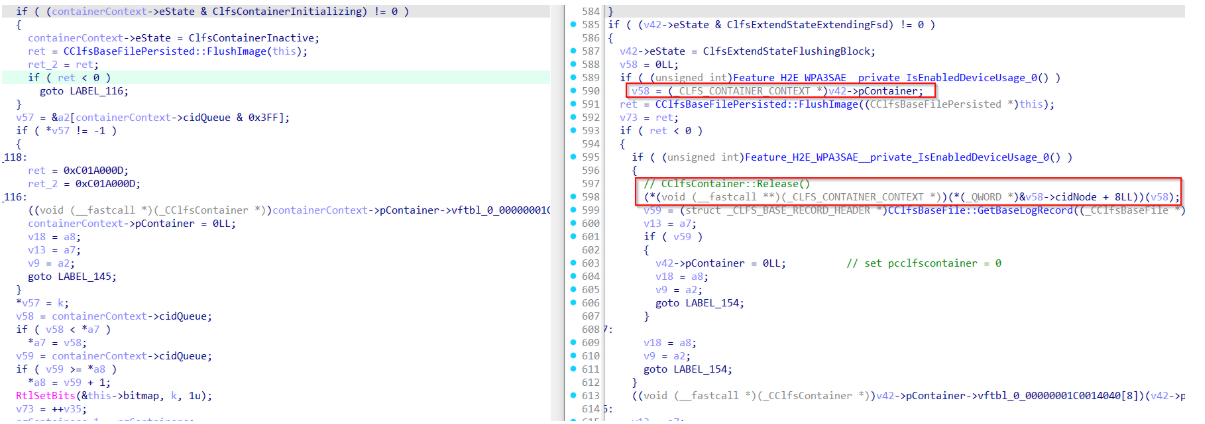

해당 취약점은 FlushImage() 호출 전에 pContainer 값을 변수에 미리 저장함으로써, ClfsDecodeBlock() 함수에서 실패하더라도 미리 저장된 pContainer 값을 사용하도록 패치되었습니다.
